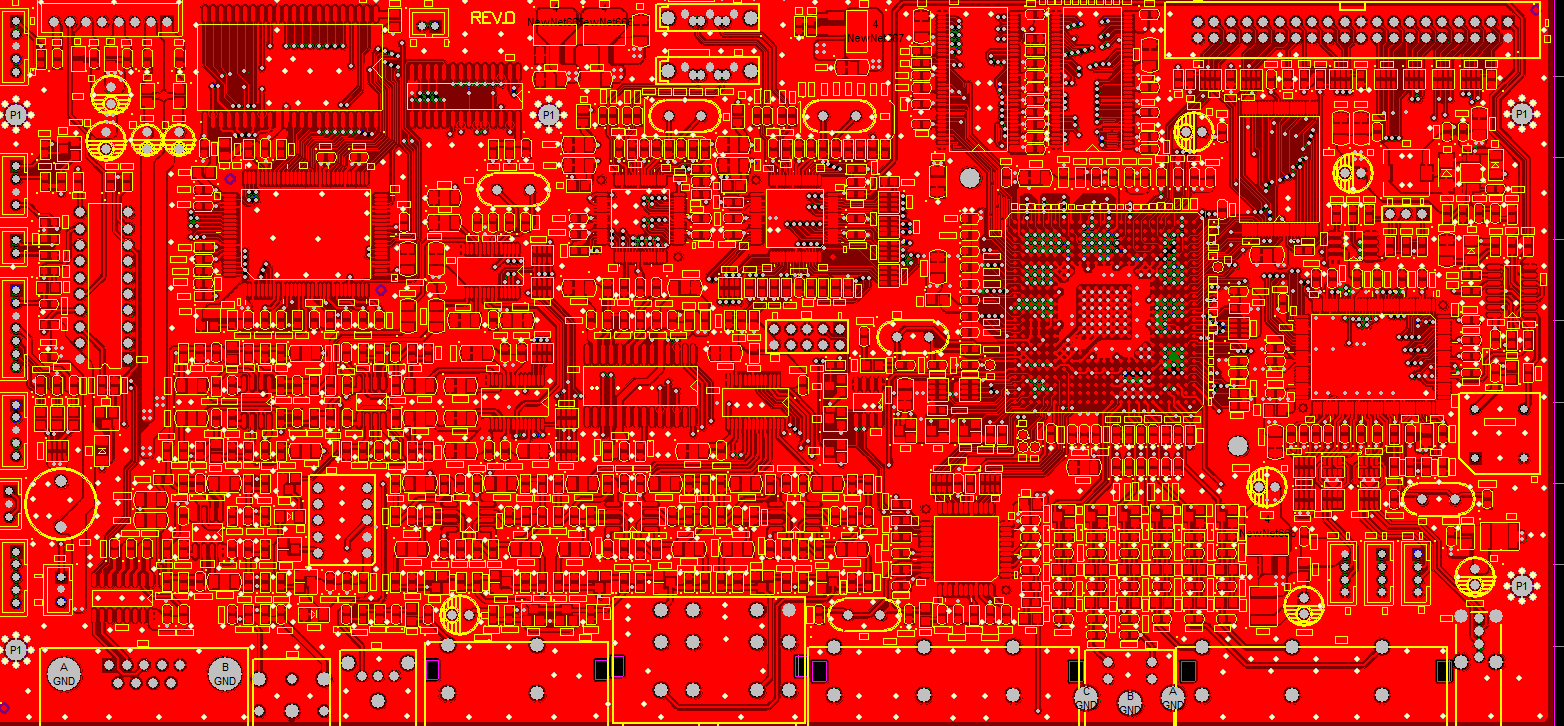

pcb抄板設計

PCB抄板設計是指在傳統的PCB抄板的基礎上，根據客戶提供的資料及需求進行改良設計，以滿足客戶的不同需求而衍生的一種PCB抄板設計服務。主要集中在電子領域比較發達的地區，比如深圳、東莞、廣州、蘇州、杭州、上海、北京、武漢、成都這些地區。PCB抄板設計應用的行業包含：通訊電子、醫療電子、消費電子、車載設備、LED照明、航天航空電子、工業設備、數碼設備等領域。

PCB抄板設計的環節非常精密，需要專業的人員進行操作，所以在操作步驟上非常嚴謹，主要包含以下幾個方面：

一、拆除原板上的器件。

　　二、將原板掃描，得到圖形文件。

　　三、將表面層磨去，得到中間層。

　　四、將中間層掃描，得到圖形文件。

　　五、重復2-4步，直到所有層都處理完。

　　六、用專用軟件將圖形文件轉換為電氣關系文件---PCB圖。如果有合適的軟件，設計人員只需把圖形描一遍即可。

　 七、檢查核對，完成設計。
